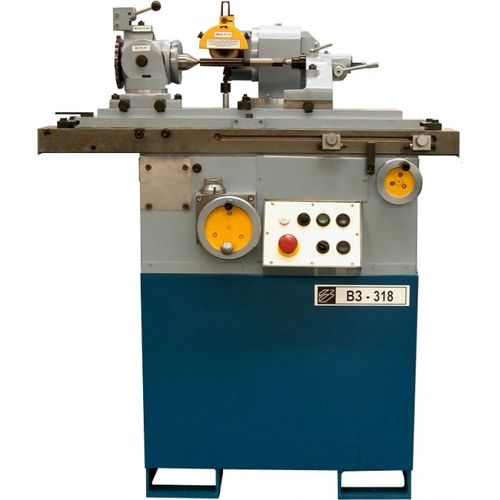

Универсально-заточной станок ВЗ-818
Станок заточной универсальный модели ВЗ-818 выполняет заточку (доводку) режущего инструмента общего назначения. Инструмент закрепляется в центрах. Типоразмер абразивного круга 150*16*32 (125*50*32). Установка специального приспособления позволяет выполнять шлифование - плоское и круглое (внутреннее и наружное). Направляющие стола и каретки стальные роликовые имеют большой ресурс и точность позиционирования. Возможно оснащение дополнительными приспособлениями, в т. ч. системой пылеудаления. Поставляется с передней, задней и универсальными бабками, упором и шаблоном для линейной правки кругов и установки центров.
Технические характеристики заточного станка ВЗ-818
Наименование параметра |
Величина |
Максимальный D изделия, устанавливаемого в центровых бабках, мм |
200 |
Максимальная длина изделия, устанавливаемого в центровых бабках, мм |
500 |
Максимальная длина обрабатываемой поверхности, мм |
225 |
Максимальные размеры устанавливаемого шлифовального круга, мм: |
-типа I по ISO 525-86 (ГОСТ2424-83) |
150 x 16 x 32 |
-остальных типов |
125 x 50 x 32 |
Максимальное продольное перемещение стола, мм |
350 |
Максимальное перемещение шлифовальной головки, мм:
|
-вертикальное/поперечное |
200/200 |
Максимальный угол поворота шлифовальной головки в горизонтальной плоскости, градусов |
360 |
Максимальный угол поворота шлифовальной головки в вертикальной плоскости, градусов:
|
-по/против часовой стрелки |
200/20 |
Мощность привода главного движения универсального заточного станка ВЗ-818, кВт |
0,71/0,85 |
Суммарная мощность электрических двигателей, кВт |
2,11/2,25 |
Шлифование абразивным кругом, мкм |
Ra<0,32 |
Шлифование алмазным кругом, мкм |
Ra<0,08 |
Класс точности по ГОСТ 8-82 |
В |
Габариты, мм |
1085 x 1150 x 1630 |
Масса, кг |
1020 |
Комплектация станка ВЗ-818:
- Бабка универсальная ВЗ-318.П1;
- Бабка передняя ВЗ-318.П2;
- Бабка задняя ВЗ-318.П3;
- Упорка универсальная 3Е642Е.П4;
- Приспособление для линейной правки круга и установки центров ВЗ-318.П5.
